Základy stavební fyziky

Obsah:

1. UV stabilita

2. zatížení hnacím deštěm

3. teplotní rozdíly

4. zvuková izolace

5. pohyby od budovy

a konstrukce okna

6. propustnost vzduchu

7. vlhkost vzduchu v místnosti a větrání

8. chování při požáru

9. slučitelnost s prostředím

10. tepelná izolace

11. Stavební materiál - Kompatibilita

1. UV stabilita

Je definována podílem krátkovlnných paprsků v UV spektru, které lidské oko nemůže vnímat.

Sluneční světlo, které se označují jako UV paprsky (ultrafialové).

Působení tohoto záření poškozuje nejen lidskou kůži, ale i kůži na vnější straně budov.

Těsnicí materiály používané na vnější straně budov.

Tyto vlivy a jejich účinky jsou opakovaně předmětem kontroverzních diskusí.

Důvodem je zejména skutečnost, že existuje celá řada různých měřicích metod pro simulaci těchto vlivů v časové rychlosti.

Například zkušební metody používané v průmyslu nátěrů nebo jiných povrchových úprav se ukázaly jako vhodné.

ukázaly jako nereprezentativní.

Z důvodu ekonomických omezení se stále používají těsnicí výrobky, které nejsou odolné vůči povětrnostním vlivům.

zpracovány. Ty zpravidla vedou k selhání těsnicího systému ve velmi krátké době.

2. zatížení deštěm

Vnější spoje součástí jsou vystaveny přirozenému působení hnacího deště. Zde

jsou dešťové kapky tlačeny na vnější stěnové prvky tlakem větru (až 600 Pa odpovídá přibližně 12 Beaufortovým stupňům) nebo v důsledku vzdušných proudů,

tlačí na vnější stěnové prvky. Pronikání této vlhkosti je třeba zabránit buď konstrukčně, nebo použitím vhodných těsnicích výrobků.

Absorpční nebo kapilární spáry ve spojení se stavbou představují další zatížení vlhkostí.

Kapilární působení (úzká spára) nasává vodu do stavební konstrukce bez vlivu tlaku větru.

Ve vnější oblasti obálky budovy,

1. Zajistěte definovaný odvod vlhkosti z konstrukce.

2. Je třeba zabránit nekontrolovanému vnikání vody do konstrukce.

3. Omezit obsah vlhkosti v citlivých materiálech.

4. musí být zajištěn definovaný odvod vlhkosti z konstrukce.

Materiály okenních profilů	ε v mm/m
Tvrdé PVC (bílé)	1,6
PVC tvrdé (barevné) a PMMA barevné extrudované	2,4
Tepelně izolovaný hliníkový kompozitní profil (lehký)	1,3
Tepelně izolovaný hliníkový kompozitní profil (tmavý)	1,2

3. teplotní rozdíly

Tepelně indukované pohyby se vyskytují prakticky v každém kloubu. U dřevěných rámových materiálů jsou však tepelné pohyby ve srovnání s pohyby způsobenými vlhkostí tak malé, že

je lze

zanedbat

U tmavě zbarvených fasádních prvků z hliníku nebo plastu se na jižní straně vyskytují povrchové teploty přesahující 80 °C. V závislosti na složení materiálu a změnách délky dochází k pohybům

až 3 mm na běžný metr.

tohoto důvodu

jsou rozhodující teplotní změny v profilech způsobené

vnějším klimatem, ke kterým dochází během montáže

yto pohyby musí být

absorbovány

použitými

těsnicími materiály.

S ohledem na výsledky výzkumu skutečných délkových pohybů, ke kterým dochází.

lze předpokládat následující teplotní změny v připojovacím spoji:

4. zvuková izolace

V této souvislosti je obzvláště důležitý tzv. efekt klíčové dírky. Malé otvory nebo vlasové spáry

v oblasti spojů mohou mít negativní vliv na hodnoty zvukové izolace.

Lidské ucho vnímá

snížení hladiny zvuku o 10 dB

jako snížení hlasitosti na polovinu.

Nevyplněná spára má hodnotu zvukové izolace 15 dB. Pletenina z minerální vlny dosahuje přibližně 35 dB a

spára vyplněná tmelem dosahuje stejné hodnoty. Stlačená těsnicí páska dosahuje hodnot zvukové izolace

vyšších než 42 dB.

ro požadavky na zvukovou izolaci oken existují dva soubory předpisů, které obsahují uznávaná

technologická

pravidla

. Kromě normy DIN 4109 "Zvuková izolace ve stavebnictví", kterou zavedly stavební úřady,

se často odkazuje

také

na směrnici VDI 2719 "Zvuková izolace ve stavebnictví a jeho doplňková zařízení".

5. pohyby z budovy a konstrukce oken

Pohybová spára, dilatační spára, dilatační spára nebo dilatační spára je spára, která se používá pro

spáru k přerušení stavebních prvků, aby se zabránilo vzniku trhlin způsobených napětím.

Tyto trhliny jsou způsobeny rozdílnými dilatačními vlastnostmi

použitých materiálů (tepelná roztažnost, roztažnost v důsledku absorpce vlhkosti) nebo změnami délky v důsledku zatížení (tzv. creep). O vzniku možných trhlin pod napětím viz také dilatace. Kloubzabraňuje působení výsledných sil ("omezení"), které mohou vést kpoškození součástí.

Oblasti použití

- Mosty: Vytváření přechodových konstrukcí, aby se zabránilo

omezujícím napětím, zejména v důsledku tepelné roztažnosti

- Parketové nebo laminátové podlahy: zamezení vzniku napětí, zejména v důsledku tepelné roztažnosti.

roztažnosti (především vlhkost, ale také kondenzace).

voda). Tím se zabrání praskání nebo lámání dřeva nebo laminátu.

místy se zvedá.

- Podlahové krytiny, např. dlažba: okraj podlahy z.

Okraj podlahy místnosti na stěně je obecně navržen jako dilatační spára.

- Obkladové zdivo

Pokud teplý vzduch z místnosti nasycený vlhkostí může proniknout do připojovací spáry budovy, setkává se zde se studenými komponenty. Vlhkost ze vzduchu v místnosti pak kondenzuje najejím povrchu v důsledku nižší povrchové teploty součásti. Tento efekt lze pozorovati u nádoby na pitínaplněné chlazenými nápoji.

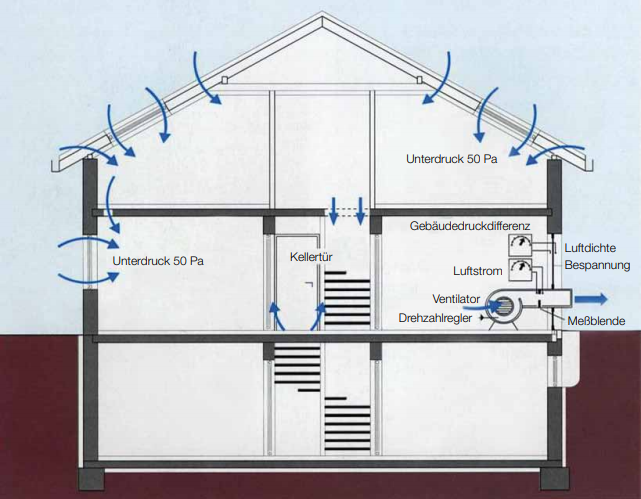

Následující schéma ukazuje, jak funguje takzvaný "blower door test". Zde se pomocí ventilátoru vytvoří otvorem v budově nebo místnosti podtlak 50 Pa. Tím se lokalizují možná místa úniku.

^{Princip měření propustnosti vzduchu. Při zavřených oknech a dveřích se otáčky ventilátoru zvyšují, dokud se v budově nedosáhne tlakového rozdílu například tlakový rozdíl v budově 50 Pa. Odečítaný objemový průtok se označuje jako objemový průtok průvzdušnosti .}

7 Vlhkost a větrání v místnosti

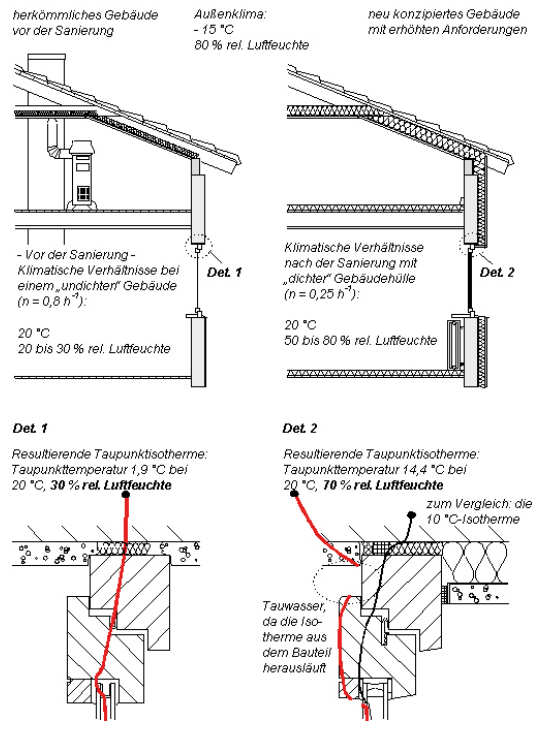

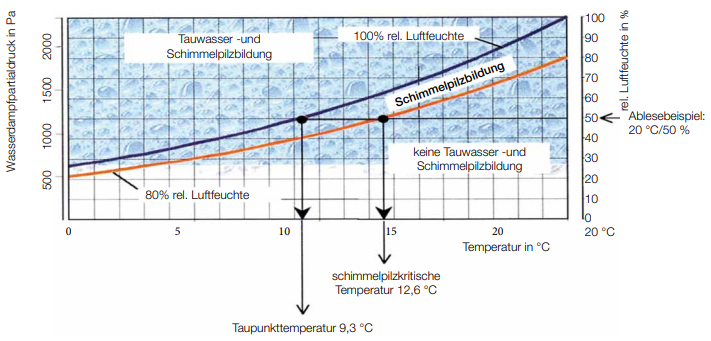

Pokud, jak je uvedeno v kapitole 6, teplota součásti klesne a okolní vzduch již není schopen absorbovat vlhkost, dojde ke kondenzaci. Jako kritická se v tomto případě ukázala teplota 12,6 ºC. Pomocí speciálního softwaru se určí povrchové teploty v napojení na budovu a spojí se do přímky, tzv. izotermické křivky.

Ta se v minulosti běžně označovala jako izoterma 12 ºC. Přesnější vědecká zkoumání nyní vedla k výše zmíněné teplotě 12,6 ºC. V populárně vědeckém prostředí se ustálila izoterma 13 ºC.

8 Chování při požáru

Podle požadavků státních stavebních předpisů musí použité stavební materiály, a tedy i materiály použité pro konstrukci spojů, splňovat alespoň třídu stavebních materiálů B 2 podle DIN 4102 nebo odpovídající třídu E podle EN 13501-1. třída E podle EN 13501-1.

9. slučitelnost s životním prostředím

Obecně lze

říci, že v posledních letech dochází k všeobecnému posunu směrem k ekologicky šetrným výrobkům ve stavebnictví a inženýrském stavitelství. Výrobky šetrné k životnímu prostředí. Například prudce pokleslo používání výrobků obsahujících rozpouštědla .

ouze v oblastech, kde je nelze nahradit, se stále používají vůbec

. V menší míře se používají také výrobky, jejichž proces je založen na chemické funkci. Výhodu zde mají zejména předlisované těsnicí pásky, protože jejich použití je založeno na fyzikálních procesech. f yzikálních procesů.

Těsnicí výrobky

navíc významně přispívají k pozitivnímu ovlivňování vnitřního klimatu a tím k výraznému

zlepšení energetické účinnosti budovy.

Energetická účinnost budovy se výrazně zlepšuje , a tím přispívá k dalšímu snížení globálního znečištění životního prostředí.

10. Tepelná izolace

Při utěsňování oken a vnějších dveří je tepelná izolace fyzikální vlastností budovy, jejíž zohlednění vyžaduje také zákonodárce prostřednictvím předpisů a nařízení zavedených v rámci stavebního práva .

V této souvislosti má zvláštní význam nařízení o úsporách energie (EnEV) a norma DIN 4108 "Tepelná izolace a úspory energie v budovách".

Tepelná izolace u novostaveb

U novostaveb by měl být zvolen takový typ konstrukce, který je co nejméně zatížen tepelnými mosty.

To v zásadě spočívá ve třech požadavcích na napojení oken

: - izolační prvky by měly být spojeny bez mezer

- těsnicí materiály by měly mít co nejvyšší tepelný odpor.

Konstrukce musí být zvolena tak, aby se do ní vešlo maximální možné množství těsnicích nebo izolačních prvků.

Tepelná izolace ve starých budovách

Obecně platí pro rekonstrukce stejné normy jako pro novostavby. Ty však lze v praxi realizovat jen velmi zřídka, protože je třeba spoléhat na stávající rámové podmínky. Z

tohoto důvodu se velmi často používají krycí lišty opatřené těsnicími páskami. Taková řešení jistě nejsou z hlediska tepelné izolace ideální, ale v mnoha případech jsou jediným řešením.

11. Kompatibilita stavebních materiálů

V mnoha

případech představuje utěsnění spár spojení mezi různými materiály. Může se jednat o nátěry, ošetřené dřevěné konstrukce, různé omítky nebo dokonce zbytky stávajících těsnicích výrobků.

Aby těsnicí výrobek mohl dlouhodobě plnit své požadavky, nesmí docházet k žádným škodlivým interakcím. Může se jednat o chemické, fyzikální nebo dokonce vizuální poškození, kterému je obecně třeba zabránit.

tomu je třeba provést testy kompatibility

. Předlisované těsnicí pásky zde mají zpravidla výhodu, protože dochází pouze k fyzikální expanzi.

Níže uvedené materiály mohou v závislosti na montážní poloze okna vést k poškození těsnicích výrobků:

- nátěrový systém fasády nebo okna

- impregnační systémy dřevěné konstrukce

- staré těsnicí materiály

- uvolňovací prostředky z výroby okenních profilů

- přírodní škůdci

12. montáž na místě

Zde jsou uvedeny rozměry pro dimenzování s těsnicími materiály.

Výrazně větší šířky spár jsou v tabulce velmi dobře patrné.

12. instalace na staveništi

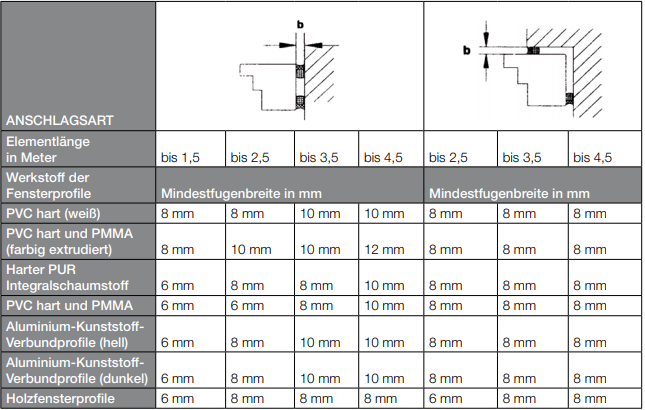

Aby se při dimenzování předlisovaných těsnicích pásek dělalo co nejméně chyb, sestavila společnost ift Rosenheim následující tabulku . Porovnání tabulky 1 s tabulkou 2 rychle ukáže, že při použití těsnicích pásek může být spára užší než při použití pastovitých tmelů. To je jasná ekonomická výhoda těsnicích pásek.

Těsnění spojů vnějších stěnových prvků

Problém těsnění je pravděpodobně stejně starý jako touha člověka ovlivňovat své okolí ve svůj prospěch a prospěch,

ovlivňovat své prostředí ve svůj prospěch a užitek.I ve světě zvířat lze rozpoznat činnosti s cílem utěsnění .

Například včely používají k utěsnění úluproti průvanu a dešti vosk (propolis) ,který si samy vyrábějí . Někteří ptáci také utěsňují své dutiny pro líhnutí mláďat proti vnějším vlivům pomocí přírodních pomůcek, jako je nasliněná půda, zbytky a části rostlin. Mezi výše uvedenými přírodními těsnicími prostředky a utěsněním vnějších spár není žádný podstatný rozdíl, ani pokud jde o úkol, který je třeba splnit, ani pokud jde o požadovaný účinek. V obou uvedených případechje cílem chránit oblast před povětrnostními vlivy. V podstatě před větrem, vlhkostí a tepelnými ztrátami.
